Diese Anleitung ist für den Aufbau des Live Set „Small“; einem System bestehend aus zwei aktiven Topteilen, zwei passive Subwoofer und einem externem Verstärker.

Für dieses Set ist ein Mischpult notwendig!

-Vor Beginn der Anleitung müssen die Subwoofer an der gewünschten Stelle platziert werden.

-Die Topteil-Lautsprecher müssen mit den beigelegten Stativen aufgestellt werden. Es empfiehlt sich, die Topteile auf mindestens 2m Oberkante aufzubauen.

Bitte beachten Sie, dass die Vorder- & Rückseite der Lautsprecher nicht verbaut sein darf.

-Der Verstärker sollte im Trockenen aufgebaut werden. Es empfiehlt sich diesen auf einem Tisch zu platzieren.

Bitte beachten Sie, dass die Rückseite des Verstärker noch zugänglich sein muss und die Rückseite und Vorderseite nicht verbaut sein darf.

1.) Anschluss der Topteile

In diesem Schritt dürfen die Topteile und der Verstärker noch nicht mit Strom versorgt werden!

An beiden Topteilen muss jeweils ein eigenes XLR-Kabel angeschlossen werden. Das XLR-Kabel muss an den Anschluss BALANCED INPUT bzw. INPUT angeschlossen werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

2.) Anschluss der Topteile am Verstärker

Die XLR-Kabel kommend von den Topteilen müssen nun in den Verstärker an den Ausgängen XLR Ausgang L zu Aktivlautsprecher (Topteil links) und XLR Ausgang R zu Aktivlautsprecher (Topteil rechts) eingesteckt werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

3.) Anschluss der Subwoofer

An beiden Subwoofern muss jeweils ein eigenes Speakon-Kabel angeschlossen werden.

Es darf pro Subwoofer nur ein Speakon-Kabel angeschlossen werden!

Hierfür das Kabel in einen der Eingänge einstecken und durch nach rechts drehen verriegeln.

4.) Anschluss der Subwoofer am Verstärker

Im nächsten Schritt müssen die beiden Speakon-Kabel der Subwoofer mit den Anschlüssen Speakon Ausgang R (Subwoofer rechts) und Speakon Ausgang L (Subwoofer links) auf der Rückseite des Verstärkers verbunden werden.

Es darf pro Subwoofer nur ein Speakon-Kabel angeschlossen werden!

Hierfür das Kabel in einen der Ausgänge einstecken und durch nach rechts drehen verriegeln.

5.) Anschluss des Verstärkers

In diesem Schritt darf der Verstärker noch nicht mit Strom versorgt werden!

An beiden Eingängen XLR Eingang L und XLR Eingang R muss jeweils ein eigenes XLR-Kabel angeschlossen werden.

Hierfür einfach die Kabel in die Eingänge stecken bis diese einrasten.

6.) Anschluss des Mischpults

In diesem Schritt darf das Mischpult noch nicht mit Strom versorgt werden!

Die beiden XLR-Kabel des Verstärkers müssen nun am Mischpult angeschlossen werden. Hierfür müssen die beiden Kabel an den Anschlüssen

STEREO OUT L und STEREO OUT R im blau hinterlegten Bereich des Mischpults eingesteckt werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

5.) Anschluss der Zuspieler

Nun muss das Mischpult mit einem Zuspieler (Smartphone, Notebook Bluetooth-Adapter usw.) verbunden werden. Hierfür muss das beigelegte Adapterkabel verwendet werden.

Dieses muss an einem der Stereo-Kanäle des Mischpult angeschlossen werden. Diese sind daran zu erkennen, dass sie mit zwei Nummern versehen sind. Beispielsweise 3/4 LINE oder 5/6 LINE

Hierfür müssen die Klinken-Stecker in den Eingang gesteckt werden.

Anschluss eines Mikrofons:

Mikrofone können über die Mono-Kanäle des Mischpults angeschlossen werden. Diese sind daran zu erkennen, dass sie mit nur einer Nummer versehen sind. Beispielsweise 1 LINE oder 2 LINE

Zuletzt muss das Mischpult nun mit dem Stromstecker angeschlossen werden.

6.) Anschalten des Mischpults des Verstärkers und den Topteilen

In diesem Schritt wird nun das Mischpult, die Topteile und der Verstärker eingeschaltet.

Stellen Sie zuerst sicher, dass der rote Drehregler am Mischpult mit der Beschriftung LEVEL Stereo komplett runter (nach links) gedreht wurde.

Bitte hierfür nun den Zuspieler einschalten und die Lautstärke auf etwa 50% einstellen .

Nun kann das Mischpult über den Power-Schalter eingeschaltet werden. Dieser befindet sich bei dem Mischpult-Typ MG06 oberhalb der Pegelanzeige auf der rechten Seite. Beim Mischpult des Typs MG10 bzw. MG16 befindet sich dieser auf der Rückseite neben dem Stromstecker.

Nun muss der Verstärker mit Strom versorgt werden.

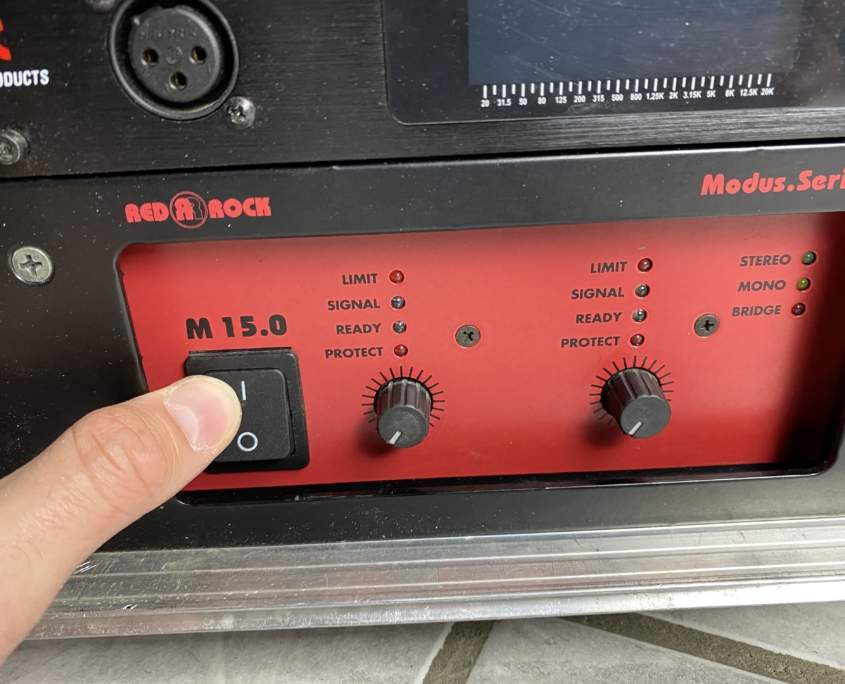

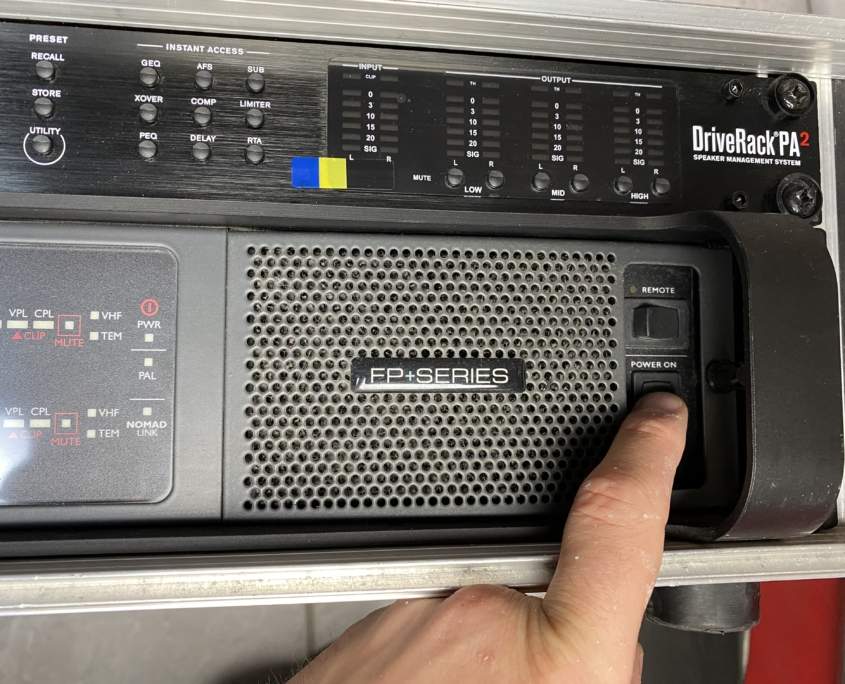

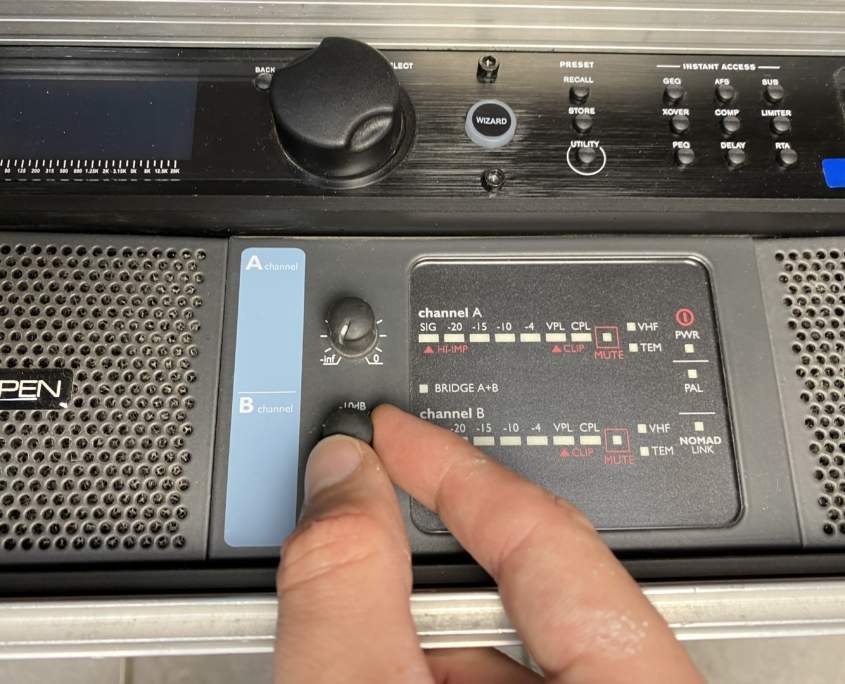

Stecken Sie den Powercon-Stecker (runter, blauer Stecker) ein und drehen diesen nun nach rechts bis dieser einrastet.  Nach etwa 20s schalten sie den Verstärker am Powerschalter auf der Frontseite ein und drehen anschließend die Drehregler auf etwa 3/4 (3Uhr) auf.

Im letzten Schritt müssen die Topteile mit Strom versorgt werden. Hierbei ist zwischen zwei Typen zu unterscheiden:

-Mit Kaltgeräte-Stecker (schwarzer eckiger Stecker)

Der Stecker muss in die hierfür vorgesehene Buchse gesteckt werden. Anschließend muss der Lautsprecher über den nebenliegenden Schalter eingeschaltet werden.

Drehen Sie nun den Drehregler am oberen Teil des Lautsprechers auf ein bisschen mehr als die Hälfte (2 Uhr) auf.

-Mit Powercon-Stecker (runter, blauer Stecker)

Stecken Sie den Stecker ein und drehen diesen nun nach rechts bis dieser einrastet. Der Lautsprecher sollte nun selbständig starten.

7.) Einstellen des Mischpults

Im letzten Schritt wird nun das Mischpult korrekt eingestellt.

Die Drehregler der jeweiligen Kanäle dienen dazu, das Lautstärkeverhältnis der einzelnen Zuspieler und Mikrofone zueinander einzustellen.

Im Falle eines einzelnen Zuspielers bzw. Mikrofons kann einfach der Drehregler unterhalb des zuvor ausgewählten Kanals (bsp 1 LINE oder 5/6 LINE) auf etwa 3/4 (3 Uhr) aufgedreht werden.

Nur bei Mikrofonen:  Hier muss zusätzlich der Drehregler „GAIN“ aufgedreht werden. Unter Einsatzbedingungen (Gesang oder Reden) muss der GAIN soweit aufgedreht werden, dass die rote LED „PEAK“ geradeso nicht leuchtet. Sobald diese leuchtet, ist mit Verzerrungen der Stimme zu rechnen und der GAIN muss reduziert werden! Außerdem empfiehlt es sich bei reiner Stimmabnahme den grünen Drehregler „LOW“ komplett nach links zu drehen

Über den Drehregler LEVEL STEREO kann nun die Gesamtlautstärke des Systems eingestellt werden. Bitte vermeiden Sie für das System kritische Lautstärken. Ein verändern des Klangs (krachen, verzerren) ist ein deutlicher Indikator für ein Fehlverhalten.

Über die Drehregler am Verstärker kann das Lautstärkeverhältnis zwischen Topteil und Subwoofer während des Betriebs eingestellt werden. Pro Subwoofer ist ein eigener Drehregler vorhanden.

Fertig! Nun wünsche ich Ihnen viel Spaß bei Ihrer Veranstaltung! Falls Sie noch weitere Fragen oder Probleme haben, melden Sie sich gerne unter 01792372928
