Diese Anleitung ist für den Aufbau des Party-Set „Fun“; einem System bestehend aus zwei aktiven Topteilen und einem aktiven Subwoofer.

Für dieses Sets ist ein Mischpult notwendig!

Vor Beginn der Anleitung muss der Subwoofer an der gewünschten Stelle platziert werden.

Die Topteil-Lautsprecher müssen mit den beigelegten Stativen aufgestellt werden. Es empfiehlt sich, die Topteile auf mindestens 2m Oberkante aufzubauen.

Bitte beachten Sie, dass die Rückseite der Topteile sowie des Subwoofer noch zugänglich sein muss und die Rückseiten und Vorderseiten nicht verbaut sein darf.

1.) Anschluss der Topteile

In diesem Schritt dürfen die Topteile und Subwoofer noch nicht mit Strom versorgt werden!

An beiden Topteilen muss jeweils ein eigenes XLR-Kabel angeschlossen werden. Das XLR-Kabel muss an den Anschluss BALANCED INPUT bzw. INPUT angeschlossen werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

2.) Anschluss der Frequenzweiche (nur bei Party Set „Fun“)

Die XLR-Kabel kommend von den Topteilen müssen nun in der beigelegten Frequenzweiche an den Ausgängen HIGH PASS LEFT (Topteil links vor dem Subwoofer) und HIGH PASS RIGHT (Topteil rechts vor dem Subwoofer) eingesteckt werden.

Zwei weitere XLR-Kabel müssen nun an den Eingängen LEFT und RIGHT eingesteckt werden.

Hierfür einfach die Kabel in die Ein- bzw. Ausgänge stecken bis diese einrasten.

3.) Anschluss der Frequenzweiche am Subwoofer

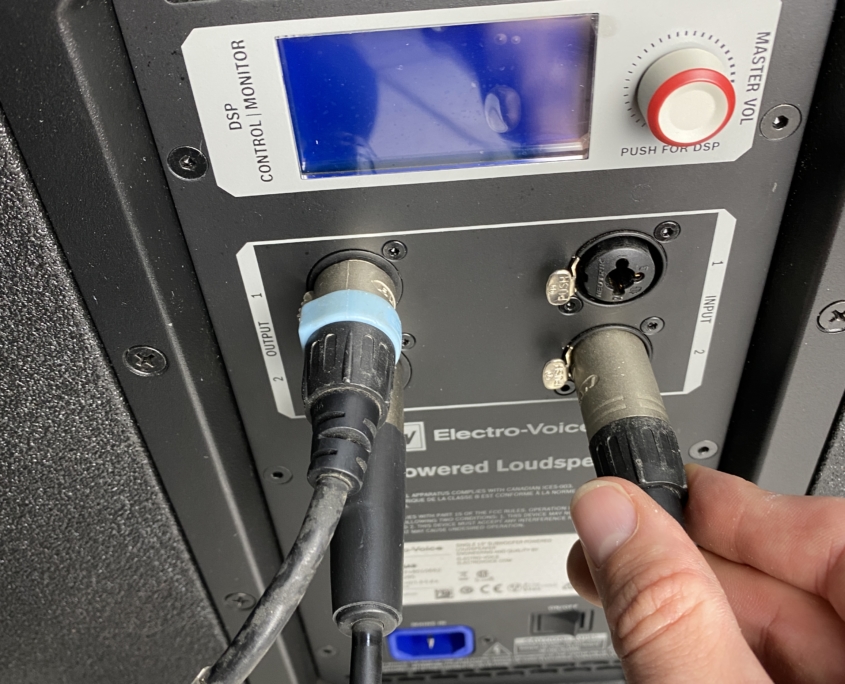

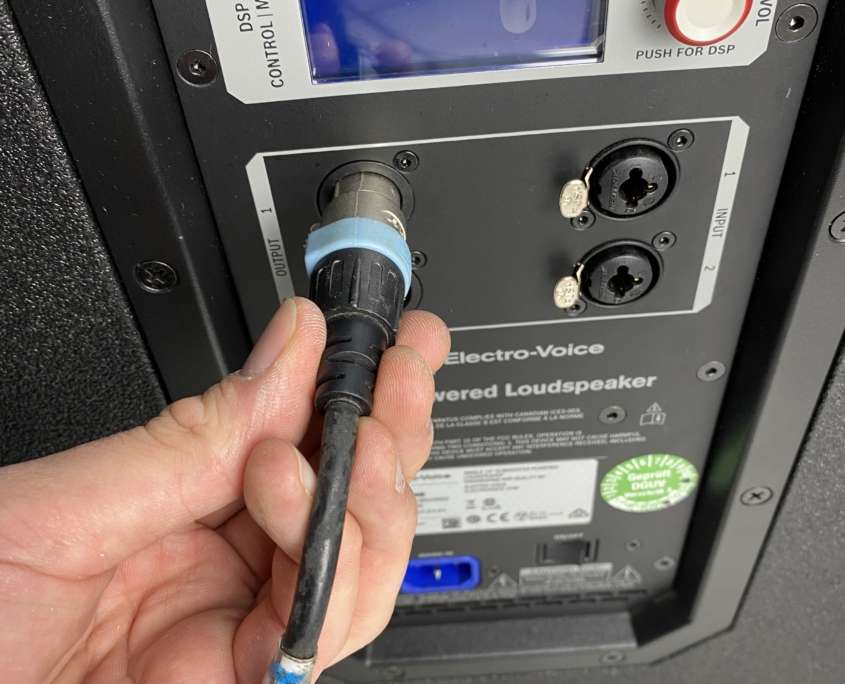

Im nächsten Schritt müssen die beiden XLR-Kabel der Frequenzweiche mit den Anschlüssen OUTPUT 1 (LEFT) und OUTPUT 2 (RIGHT) des Subwoofers verbunden werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

Zwei weitere XLR-Kabel müssen nun an den Eingängen INPUT 1 & 2 eingesteckt werden.

4.) Anschluss des Mischpults

In diesem Schritt darf das Mischpult noch nicht mit Strom versorgt werden!

Die beiden XLR-Kabel des Subwoofers müssen nun am Mischpult angeschlossen werden. Hierfür müssen die beiden Kabel an den Anschlüssen

STEREO OUT L und STEREO OUT R im blau hinterlegten Bereich des Mischpults eingesteckt werden.

Hierfür einfach die Kabel in die Ausgänge stecken bis diese einrasten.

5.)Anschluss der Zuspieler

Nun muss das Mischpult mit einem Zuspieler (Smartphone, Notebook Bluetooth-Adapter usw.) verbunden werden. Hierfür muss das beigelegte Adapterkabel verwendet werden.

Dieses muss an einem der Stereo-Kanäle des Mischpult angeschlossen werden. Diese sind daran zu erkennen, dass sie mit zwei Nummern versehen sind. Beispielsweise 3/4 LINE oder 5/6 LINE

Hierfür müssen die Klinken-Stecker in den Eingang gesteckt werden.

Anschluss eines Mikrofons:

Mikrofone können über die Mono-Kanäle des Mischpults angeschlossen werden. Diese sind daran zu erkennen, dass sie mit nur einer Nummer versehen sind. Beispielsweise 1 LINE oder 2 LINE

Zuletzt muss das Mischpult nun mit dem Stromstecker angeschlossen werden.

6.) Anschalten des Mischpults und der Lautsprecher

In diesem Schritt werden nun das Mischpult und die Lautsprecher eingeschaltet.

Stellen Sie zuerst sicher, dass der rote Drehregler mit der Beschriftung LEVEL Stereo komplett runter (nach links) gedreht wurde.

Bitte hierfür nun den Zuspieler einschalten und die Lautstärke auf etwa 50% einstellen .

Nun kann das Mischpult über den Power-Schalter eingeschaltet werden. Dieser befindet sich bei dem Mischpult-Typ MG06 oberhalb der Pegelanzeige auf der rechten Seite. Beim Mischpult des Typs MG10 bzw. MG16 befindet sich dieser auf der Rückseite neben dem Stromstecker.

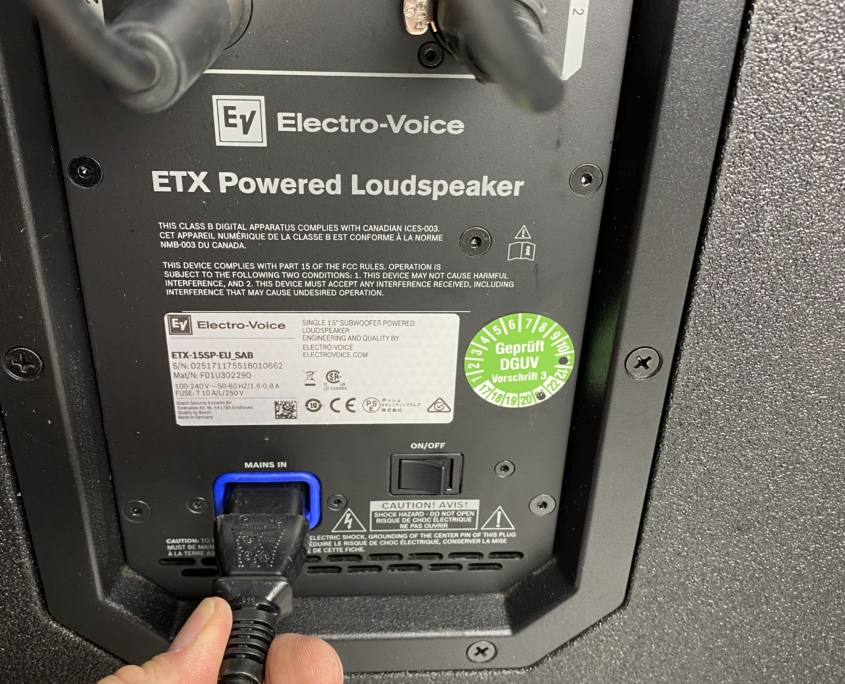

Als nächstes muss der Subwoofer eingesteckt werden. Hierfür muss das Kaltgerätekabel (schwarzer eckiger Stecker) im Subwoofer eingesteckt werden und anschließend muss der Lautsprecher über den nebenliegenden Schalter eingeschaltet werden.

Nun müssen die Topteile mit Strom versorgt werden. Hierbei ist zwischen zwei Typen zu unterscheiden:

-Mit Kaltgeräte-Stecker (schwarzer eckiger Stecker)

Der Stecker muss in die hierfür vorgesehene Buchse gesteckt werden. Anschließend muss der Lautsprecher über den nebenliegenden Schalter eingeschaltet werden.

Drehen Sie nun den Drehregler am oberen Teil des Lautsprechers auf ein bisschen mehr als die Hälfte (2 Uhr) auf.

-Mit Powercon-Stecker (runter, blauer Stecker)

Stecken Sie den Stecker ein und drehen diesen nun nach rechts bis dieser einrastet. Der Lautsprecher sollte nun selbständig starten.

7.) Einstellen des Mischpults

Im letzten Schritt wird nun das Mischpult korrekt eingestellt.

Die Drehregler der jeweiligen Kanäle dienen dazu, das Lautstärkeverhältnis der einzelnen Zuspieler und Mikrofone zueinander einzustellen.

Im Falle eines einzelnen Zuspielers bzw. Mikrofons kann einfach der Drehregler unterhalb des zuvor ausgewählten Kanals (bsp 1 LINE oder 5/6 LINE) auf etwa 3/4 (3 Uhr) aufgedreht werden.

Nur bei Mikrofonen:  Hier muss zusätzlich der Drehregler „GAIN“ aufgedreht werden. Unter Einsatzbedingungen (Gesang oder Reden) muss der GAIN soweit aufgedreht werden, dass die rote LED „PEAK“ geradeso nicht leuchtet. Sobald diese leuchtet, ist mit Verzerrungen der Stimme zu rechnen und der GAIN muss reduziert werden! Außerdem empfiehlt es sich bei reiner Stimmabnahme den grünen Drehregler „LOW“ komplett nach links zu drehen

Über den Drehregler LEVEL STEREO kann nun die Gesamtlautstärke des Systems eingestellt werden. Bitte vermeiden Sie für das System kritische Lautstärken. Ein verändern des Klangs (krachen, verzerren) ist ein deutlicher Indikator für ein Fehlverhalten.

Über den Drehregler am Subwoofer kann das Lautstärkeverhältnis zwischen Topteil und Subwoofer während des Betriebs eingestellt werden.

Fertig! Nun wünsche ich Ihnen viel Spaß bei Ihrer Veranstaltung! Falls Sie noch weitere Fragen oder Probleme haben, melden Sie sich gerne unter 01792372928
